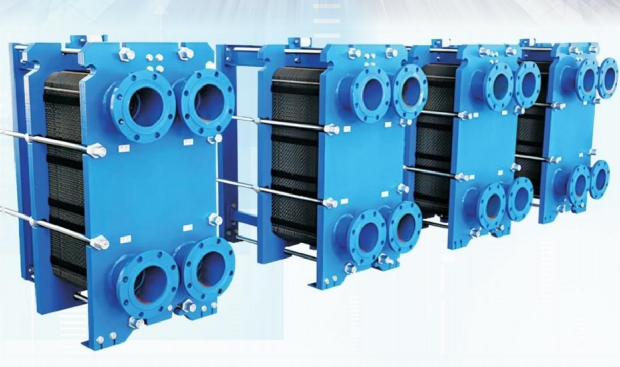

板式换热器

板式换热器是由上部支架顶梁和下部支撑梁之间的夹有薄而带有波纹的多个传热板 片组构成。这块传热板片组形成两种介质通过的流道，传热板片的波形使得流体形成湍流，并将两种流体之间产生的压力差对板片起到支撑作用。传热板片组在固定压紧板和移动压紧板之间并用夹紧螺栓和螺母固定。

【主要原理】
传热板上带有密封垫圈，密封垫圈形成流道，起到防止液体外泄的密封作用。传热板的数量和大小取决于介质的流量和流体的物理特性，压力降及进出口的温度条件。压紧板主要防止因流体压差可能会引起的板片变形。在组装传热板片(带有密封垫圈的板片)时，带有密封垫圈的板面朝向固定压紧板，并每张板片进行180°的旋转以形成流道。只沿A板流动液体始终在A板内流动；而只沿B板流动的液体则在每隔一块安装的B板内反方向流动。
【产品特点】
1、产品结构：由上部支架顶梁和下部支撑梁之间的夹有波纹的多个传热板片组成。
2、通道组合：高阻通道(两个大角度板的组合),低阻通道(两个小角度板的组合) 复合通道(一个大角度板和一个小角度板的组合)。
3、板片材质：不锈钢(304,216,316L)钛及钛钯合金、20Cr、18Ni、6Mo 等。
4、垫圈材质：三元乙丙(EPDM)、丁晴天(NBR)、氢化丁晴 (HNBR)氟橡胶(FKM)。
5、框架材质：碳钢，包不锈钢，全不锈钢。
6、产品特点：高传热系统数，小温差，双固定密封免粘式垫片，抗震设计，拆卸方便，接口形式多样。
7 、性能参数：允许工作温度-50~180度，系统压力≤2.5Mpa。
